低氮燃气真空热水锅炉

发布时间:2022-02-24    点击次数:5309

一、ZWNS型低氮(NOX<30-50mg/m3)真空热水锅炉优势:


①压力低于1bar,无需报手续,安全可靠。

②机组内部处于真空无氧状态,锅炉本体不会腐蚀而损坏,并且内部永不结垢,可长年高效运行,十分可靠。

③采用压力,温度双重控制机组运行,,有五重安全保护装置,运行过程安全。

④可实现无人远程操作,节省人成本。

⑤配备低氮燃气燃烧器,能达到30-50毫克/m3低氮排放。

二、ZWNS型低氮(NOX<30-50mg/m3)真空热水锅炉原理:


水在一个大气压(1bar)下,沸点是100℃.压力低于1bar,水的沸点就小于100℃.压力为0.7bar,水的沸点为90℃.压力为0.3bar,水的沸点为70℃.压力为0.1bar,水的沸点为40℃.

锅炉运行时,锅壳内被真空装置抽空,并维持0.03MPa左右的负压,即-0.03MPa,也就是锅内介质的绝对压力为0.07MPa,左右。由水的特性可知,此时锅水的沸点就为90℃左右。运行中,汽化的饱和蒸汽在真空室内通过换热器与供暖水进行热交换,使供暖水被加热升温,而蒸汽则被冷凝成水回到下部水空间再受到加热汽化,上升冷凝......,周而复始。

三、真空热水锅炉的用途

供热采暖:商业综合体、酒店宾馆、办公楼、住宅、学校等。

生活热水:酒店、游泳馆、桑拿温泉、商业综合体、医院、学校、生产工艺用途等。

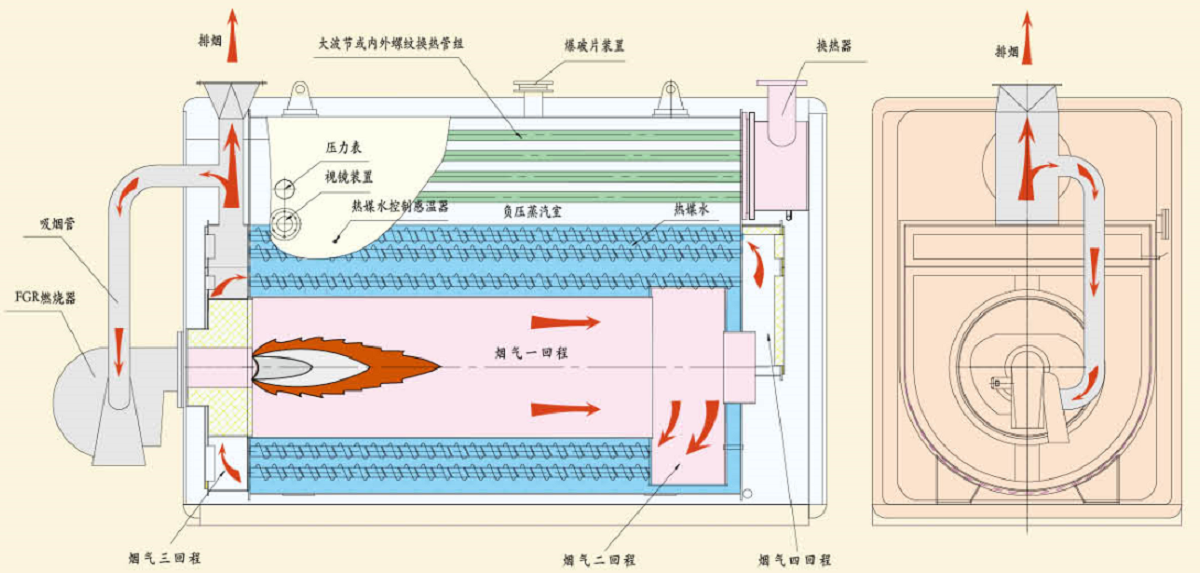

四、ZWNS型低氮(NOX<30-50mg/m3)真空热水锅炉烟气四回程传热结构,热效益高,配备低氮燃气燃烧器,采用烟气内循环+烟气外循环(FGR)技术,最终达到NOX<30-50mg/m3低氮排放。


五、ZWNS型超低氮真空热水锅炉技术参数

型号         ZWNS-***

热功率

×104kcal/h

30

60

90

120

180

240

300

360

480

600

kW

350

700

1050

1400

2100

2800

3500

4200

5600

7000

MW

0.35

0.7

1.05

1.4

2.1

2.8

3.5

4.2

5.6

7.0

设计热效率

%

97~104

排烟温度

≤(回水温度+10℃)

电源

V/Hz

220~380/50(3N/50   220~380)

用电总功率

kW

1.1

2.5

4.2

5.5

9.5

11

15

18

24

27

天然气

最低耗量

Nm3/h

34.3

68.5

102.8

136.2

203.8

271.4

338.9

406.7

542.2

677.2

阀组口径

DN

32

50

50

50

50

50

65

65

80

80

压力(动压)

kPa

5~7

6~8

6~8

8~10

10~12

12~15

14~16

14~16

16~18

16~18

氮氧化合物(NOx)

mg/Nm³

80(BLUE)/ 30(FGR)

锅炉安全阀口          N3

DN

40

40

40

40

50

50

50

80

80

80

锅炉排汽口            N4

DN

40

40

40

40

40

65

65

65

65

65

锅炉排污口            N5

DN

50

50

50

50

50

50

50

50

50

50

锅炉排烟口            N9

φmm

219

273

325

377

426

500

560

600

700

800

锅炉净重

t

2.6

3.4

4.0

4.8

7.0

7.6

8.7

12.0

15.2

17.5

热媒水容量

t

1.9

2.1

2.6

4.4

4.7

4.9

4.7

9.5

12.3

13.3

运行重量

t

4.5

5.5

8.6

9.2

11.7

12.5

13.4

21.5

27.5

30.8

A型换热器(△t=10℃,进/出水温度40℃/50℃、50℃/60℃,适用于地暖、中央空调采暖系统)

热功率

×104kcal/h

30

60

90

120

180

240

300

360

480

600

额定循环量

m3/h

30

60

90

120

180

240

300

360

480

600

供水口N1/回水口N2

DN

80

100

125

150

200

250

250

300

300

350

B型换热器(△t=20℃,进/出水温度40℃/60℃、60℃/80℃适用于卫生热水、暖气片采暖系统)

热功率

×104kcal/h

30

60

90

120

180

240

300

360

480

600

额定循环量

m3/h

15

30

45

60

90

120

150

180

240

300

供水口N1/回水口N2

DN

50

80

80

100

125

150

200

200

250

250

备注

1、燃料计算基准值:天然气低位发热值8500kcal/Nm3;
2、排烟温度随回水温度的变化而变化,排烟温度≤(回水温度+10℃);
3产品在不断创新和改进中,上述参数可能会发生变化,最终以图纸为准。

六、ZWNS型低氮(NOX<30-50mg/m3)真空热水锅炉性能特点:

①安全可靠:机组运行时工作温度低于90℃,工作压力小于0.7bar,处于负压状态,安全可靠。为了从根本上确保机组负压,安全运行,在产品设计时采用多重安全保护措施。

1. 温度保护装置:锅炉炉内热媒水中设有一个Pt100温度传感器探头,并与仪表电控连接,当热媒水温度超过设定温度时(<99℃)时,并使燃烧器停止燃烧,锅炉会自动报警,或自动切断真空热水锅炉的动力电源。

2. 超压保护装置:设有锅炉本体真空压力控制器,并与仪表电控器相连,当锅炉内部压力超过设定压力(<0.045MPa)时,锅炉会自动报警,并使燃烧器停炉工作,或自动切断真空热水锅炉的动力电源。

3. 天燃气泄漏报警:锅炉运行时,配套进口燃烧器燃气泄漏装置随时监测空气中的气泄漏量,一旦超标,燃气电磁阀自动关闭并报警。

4. 机械防爆装置:当锅炉顶部端装有机械超压装置,当锅炉内压力超高到压力设计值时,该装置防爆门打开自动泄压,当压力低于设计值时自动复位,从根本上确保锅炉炉体安全,杜绝了锅炉爆炸的可能。

5. 水位保护装置:当锅炉炉体内的热媒水因某种原因,低于设定水位时,该装置输出信号与仪表空制器相连,锅炉自动报警并使燃烧器停炉或自动切断真空热水锅炉的动力电源。

②一机多用:每台真空热水锅炉内可配置多个换热器,以满足用户不同的需要,如采暖,卫生用水,工艺热水等多种用途在一台锅炉上同时使用。

③热效益高:  锅炉燃烧方式为湿背式三回程前烟室结构,烟管采用内外双螺纹缠绕翅片管,大幅度降低了锅炉烟室温度,使锅炉排烟温度在120℃左右,内置式热交换器的换热管采用独特的大波节螺纹管结构,提高了效果,锅炉的整体热效益大于95%以上。

④系统简单,安装方便,低氮低碳节能。因锅炉热媒水一次充装完成,运行时无需补水,因此,系统不用配备水处理器,软水箱,热交换器等外部设备,只需接通外部管路,即可使用。安装简单,费用低,同时也减少了锅炉房占地面积。因锅炉热效益高,运行成本低,自动化程度高,同时可减少操作人员配置,且不需要年检年审,因此,整体运行简单,方便,节能。

作者:常州市上能锅炉有限公司芮亚平,咨询电话:0519-82052399
